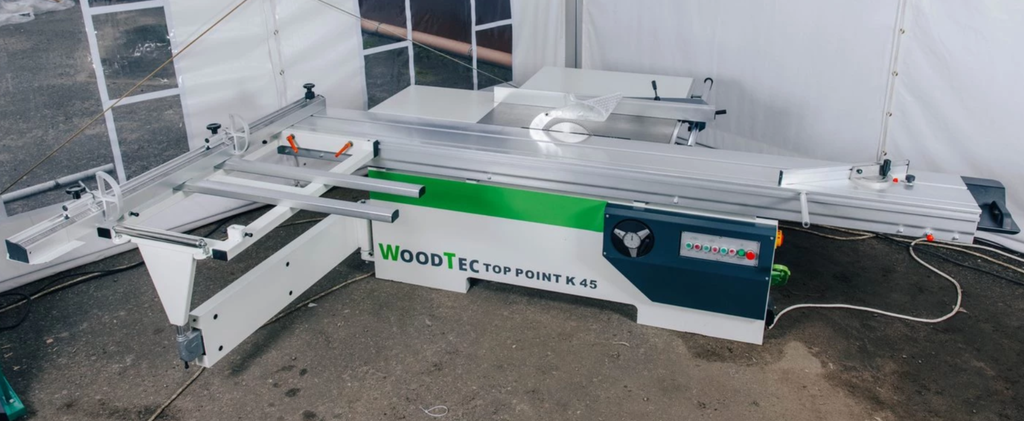

Форматно-раскроечный станок WoodTec TOP POINT K-45 (Каретка 3200мм, Пропил 80мм, Мощность 6,25кВт, вес 630кг.)
Длина подвижного стола, мм 3200
Ход подвижного стола, мм 3100
Ширина подвижного стола, мм 375
Угол наклона пилы, ° 45
Наибольший диаметр пилы, мм 300
Высота пропила, мм 80 (45° макс. 55 мм)
Диаметр подрезного полотна, мм 120
Диаметр шпинделя пилы, мм 30
Диаметр шпинделя подрезного полотна, мм 20
Расстояние (наибольшее) между пилой и боковой базовой линейкой, мм 1100
Двигатель, кВт 5,5
Двигатель подрезного устройства, кВт 0,75
Скорость пилы, об/мин 4000 / 6000
Скорость подрезного полотна, об/мин 7000
Питающее напряжение, В 380 (50 Гц / 3 л.с.)
Общая установленная мощность, кВт 6,25
Габаритные размеры:
Длина, мм 3250
Ширина, мм 3150
Высота, мм 900
Вес (нетто), кг 630
Назначение
Форматно-раскроечный станок TOP POINT K-45 предназначен для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДВП, ДСтП и клееных щитов) облицованных и ламинированных, с предварительной подрезкой нижней кромки для исключения сколов.
Область применения
Идеально подходит для применения на предприятиях по производству всех видов мебели, столярно-строительных изделий и других деревообрабатывающих производствах.
Конструктивные особенности
МАССИВНАЯ СТАНИНА
Массивная сварная станина имеет дополнительные усилители, повышающие жесткость всего станка в целом.
РОЛИКОВАЯ КАРЕТКА
Роликовая каретка, шириной 375 мм, со стальными цилиндрическими направляющими обеспечивает высочайшую точность и качество распиловки. Практика и основные производители показывают, что на сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не требует технического обслуживания.

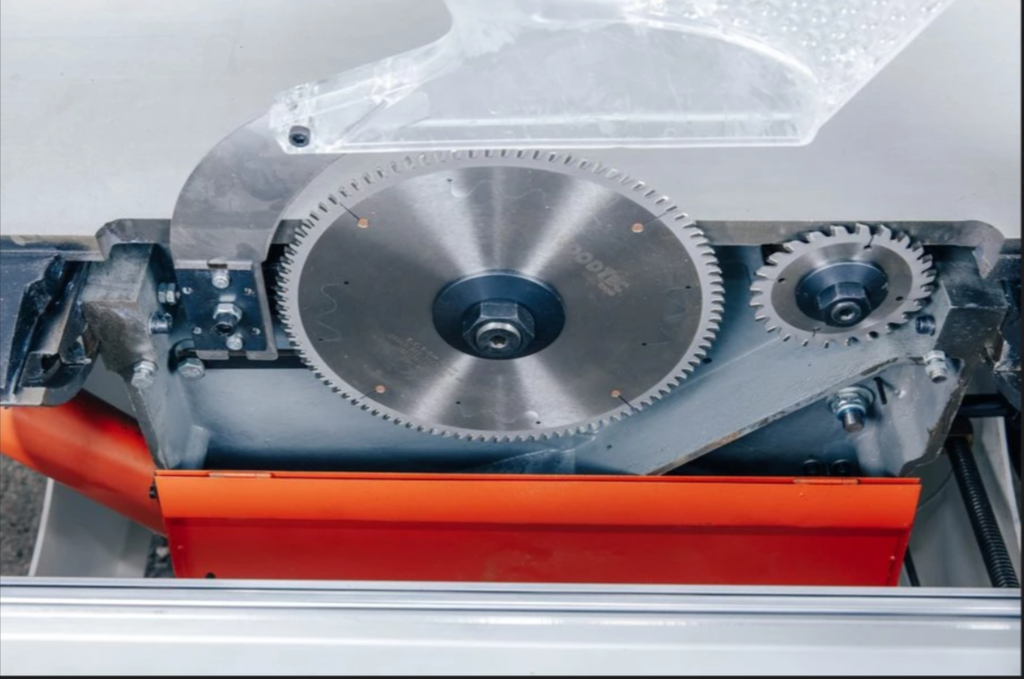

ПИЛЬНЫЙ УЗЕЛ
Литой корпус пильного узла обеспечивает высокую жесткость, виброустойчивость и надежность станка. Пильный узел имеет независимые двигатели на основную и подрезную пилы, и жестко смонтирован со станиной станка, что существенно снижает вибрацию узлов.

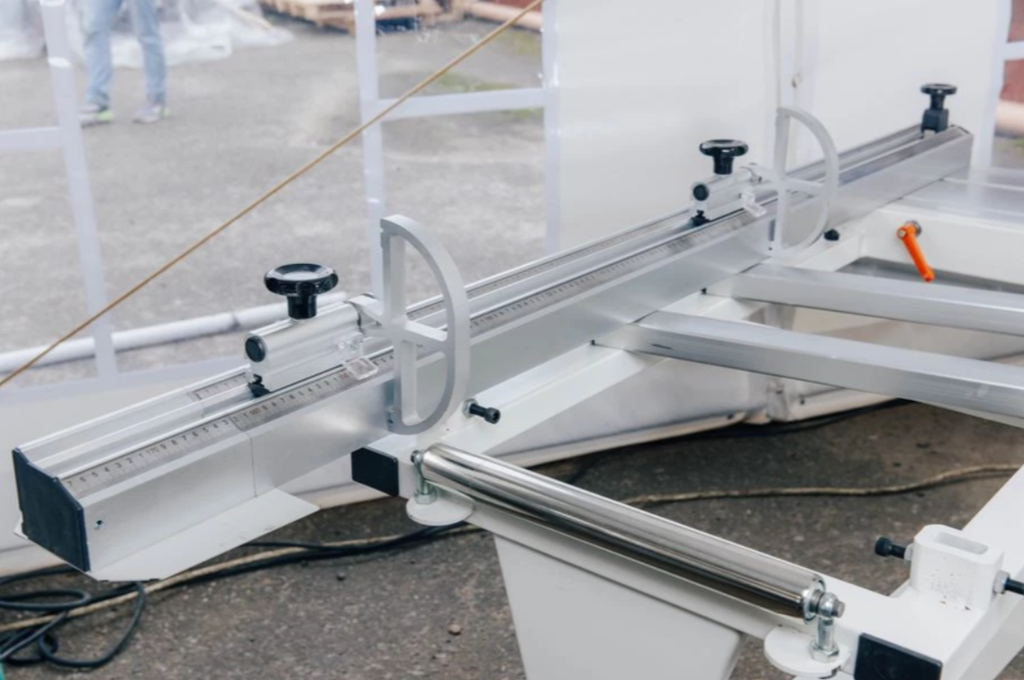

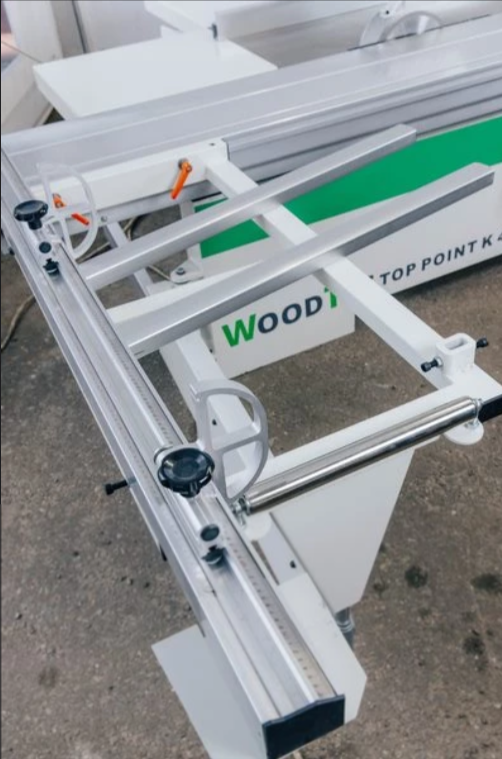

ПОПЕРЕЧНАЯ ЛИНЕЙКА
Поперечная линейка - телескопическая, выполнена из качественного многогранного профиля, шкала спрятана внутри профиля, флажковые упоры имеют жесткую фиксацию. Сама линейка жестко крепиться к поддерживающему столу. Все это позволяет станку сохранять точно установленные размеры при работе и перенастройках.

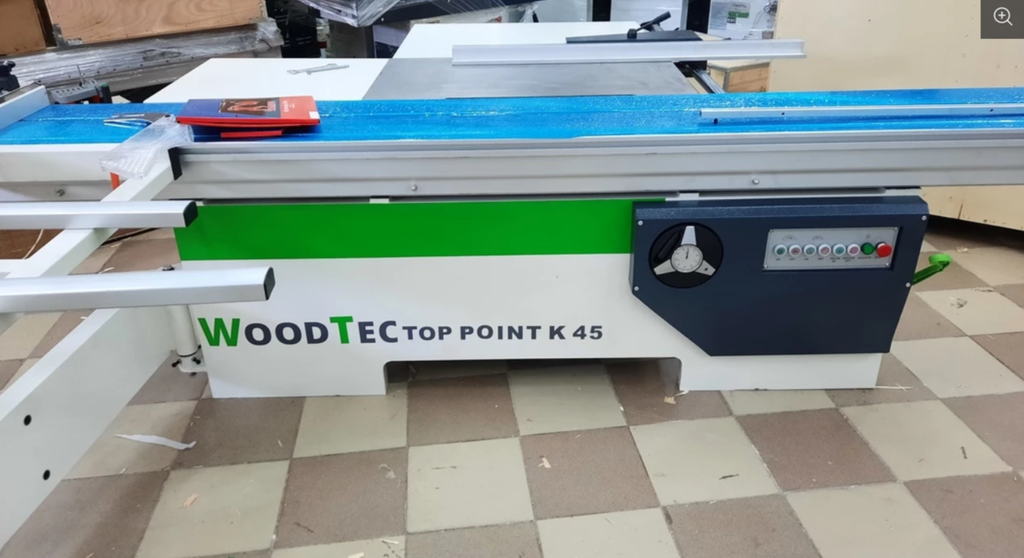

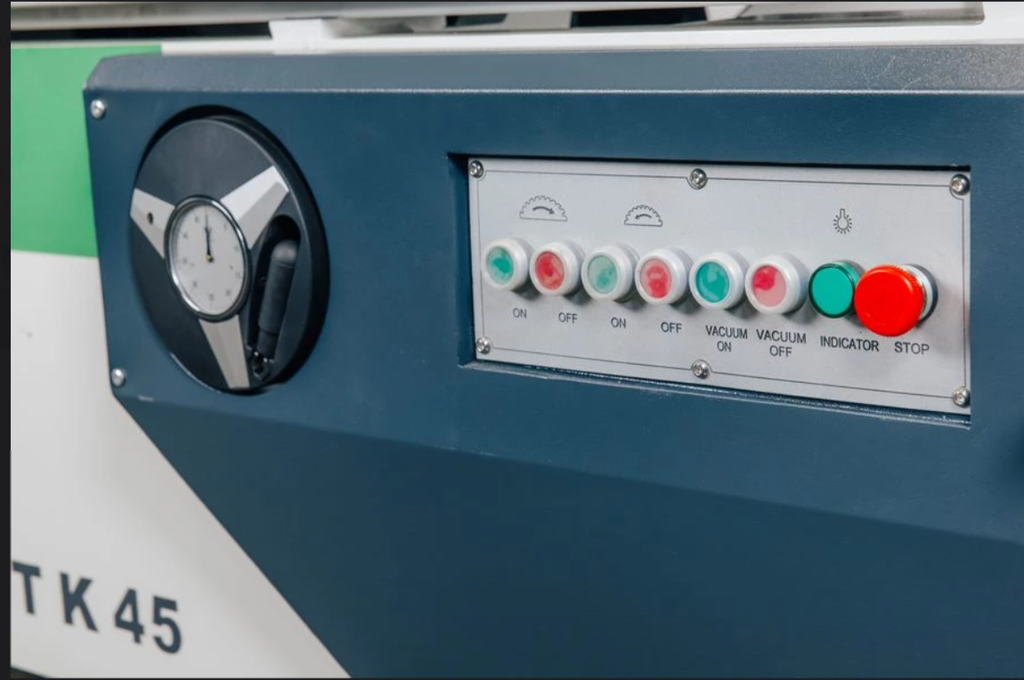

ПУЛЬТ УПРАВЛЕНИЯ
Панель управления проста и лаконична. На ней установлены кнопки включения и выключения основной и подрезной пилы, кнопка аварийной остановки станка.
Так же на панели дополнительно установлены кнопки включения/выключения аспирацией, что позволяет подключить к станку аспирационную установку.

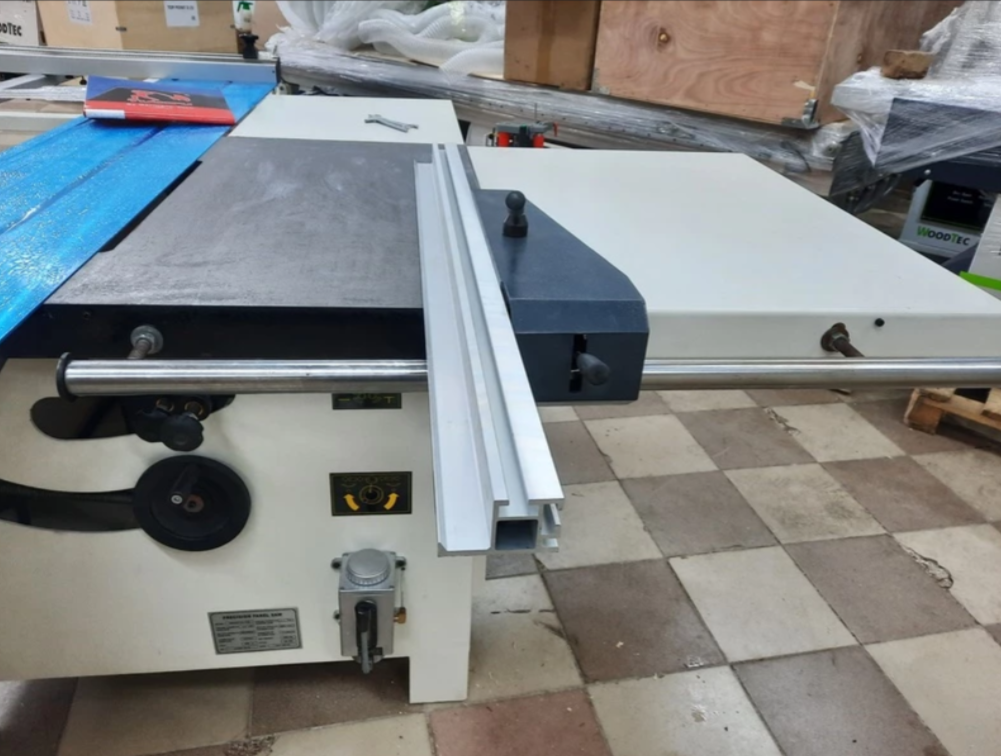

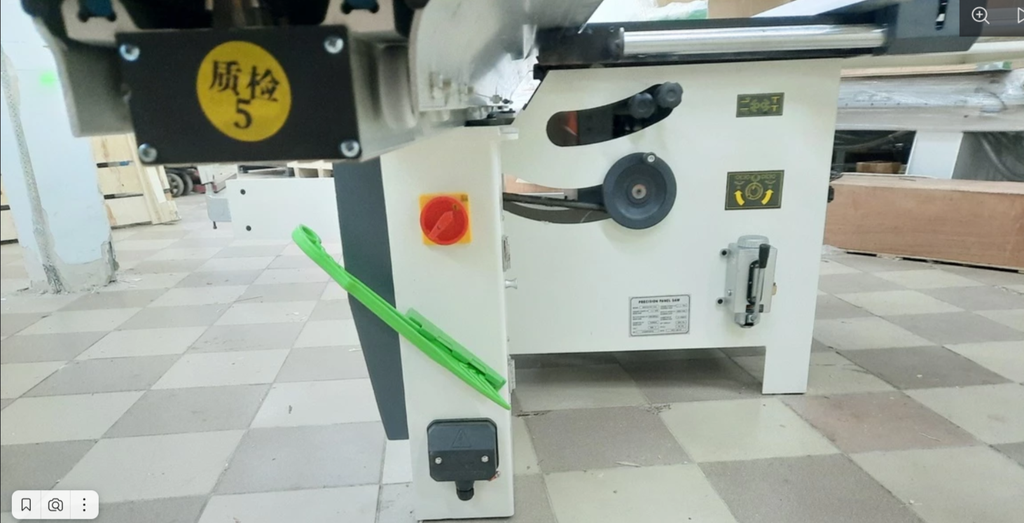

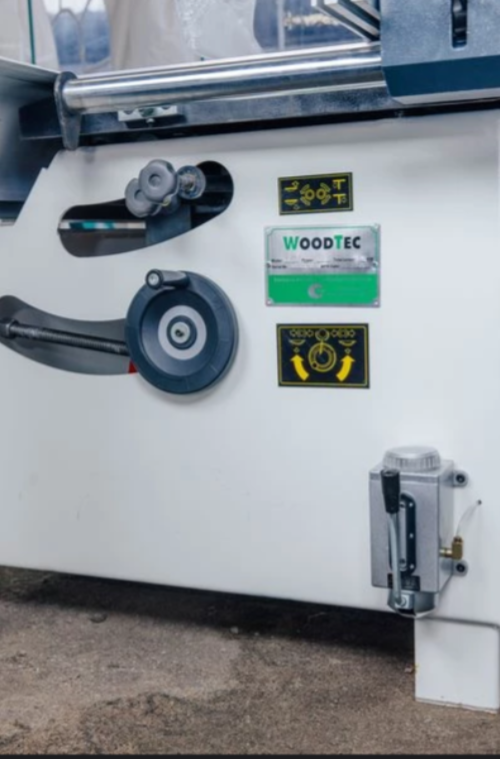

НАСТРОЙКА ПИЛ
Удобная настройка работы подрезной и основной пил на боковой стенке станка. Станок оснащен смазочным устройством.
ЗАЩИТНЫЙ КОЖУХ
Станок имеет в своей комплектации защитный кожух, расположенный на расклинивающем ноже, который обеспечивает качественное пылеудаление.
СИСТЕМА СМАЗКИ
Для обеспечения долговечности в конструкции станка реализована система смазки направляющих, которые отвечают за подъем/опускание пильных агрегатов.
ИНДИКАЦИЯ УГЛА НАКЛОНА ПИЛЬНОГО УЗЛА
Станок оснащен системой наклона пильного узла до 45°. Механическая настройка и индикация угла располагается на передней части станка, в зоне работы оператора, что позволяет осуществлять точную и быструю установку.
Управление аспирацией с пульта станка.
